СР-50-73ФВ — высокочастотный коаксиальный радиочастотный соединитель

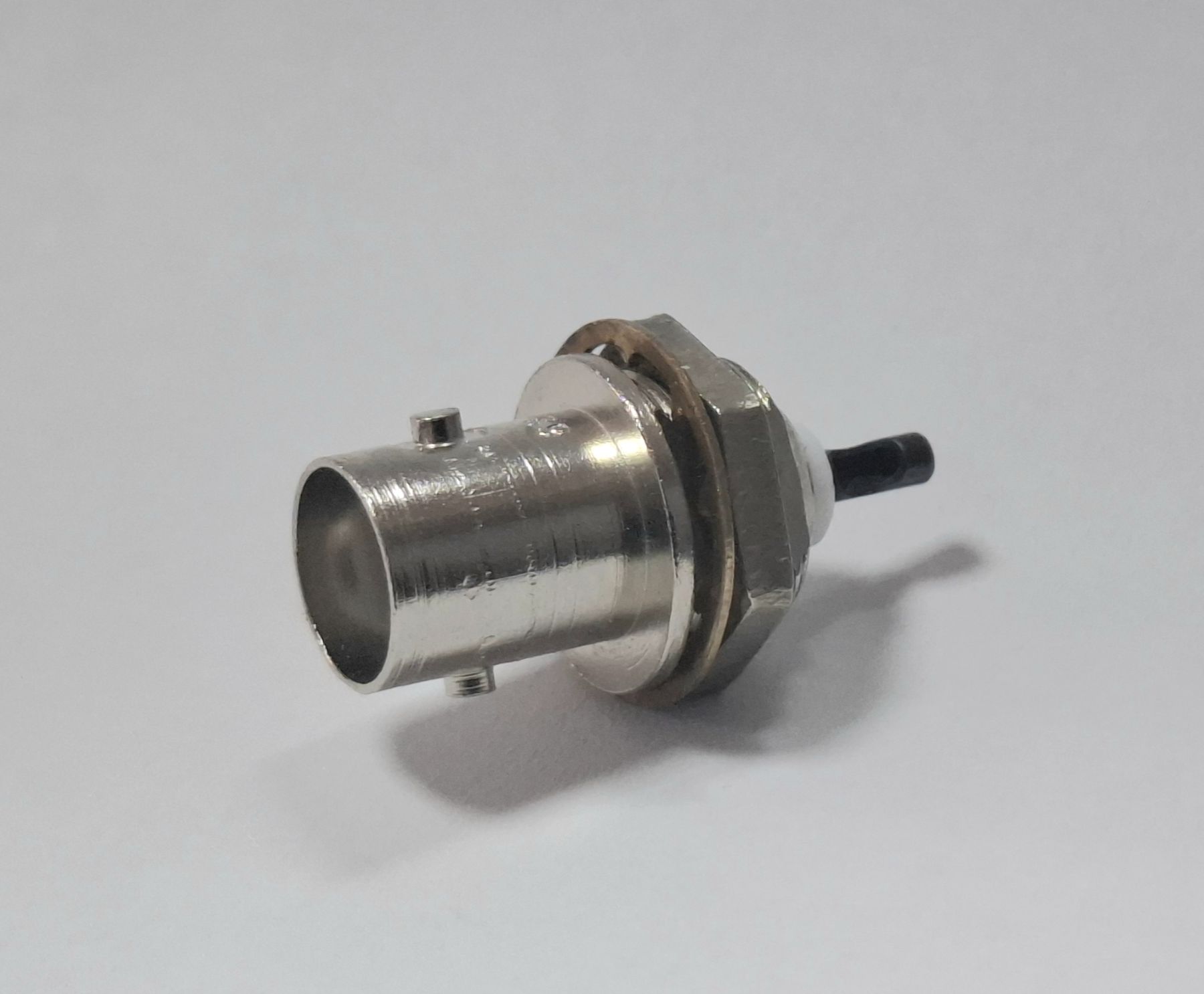

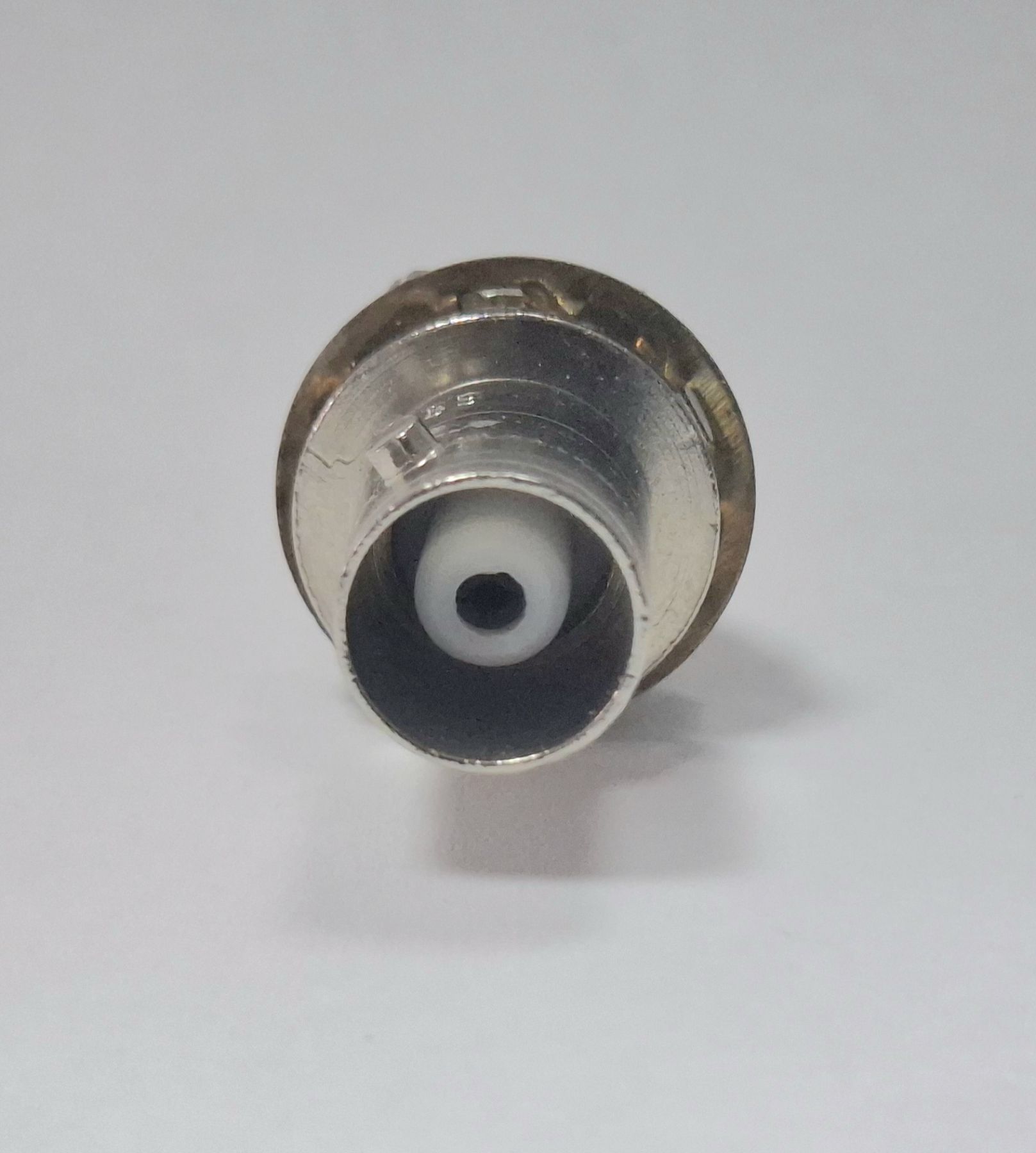

СР-50-73ФВ — высокочастотный коаксиальный радиочастотный соединитель, представляющий собой прямую приборную (блочную) розетку с байонетным способом фиксации. Он широко применяется в измерительной аппаратуре (например, в осциллографах и генераторах частот) и радиоэлектронных трактах высокой точности

Расшифровка маркировки

СР — соединитель радиочастотный.

50 — номинальное волновое сопротивление 50 Ом.

73 — порядковый номер технологической разработки.

Ф — материал изолятора — фторопласт (обеспечивает работу на высоких частотах и термостойкость).

В — всеклиматическое исполнение корпуса.

технические характеристики

Предельная рабочая частота: до 10 000 МГц (10 ГГц).

Рабочее напряжение: до 500 В (амплитудное значение в нормальных условиях).

Тип сочленения: байонетное (быстросъемный поворотный замок, диаметр байонета 9.5 мм).

Сопротивление контактов: не более 0,01 Ом (для цепей «штырь-гнездо» и «корпус-корпус»).

Материал покрытия: латунные контакты с покрытием из серебра, что гарантирует минимальные потери сигнала.

Диапазон температур: от -60 °C до +155 °C благодаря фторопластовой изоляции.

Минимальный срок сохраняемости: 20 лет.

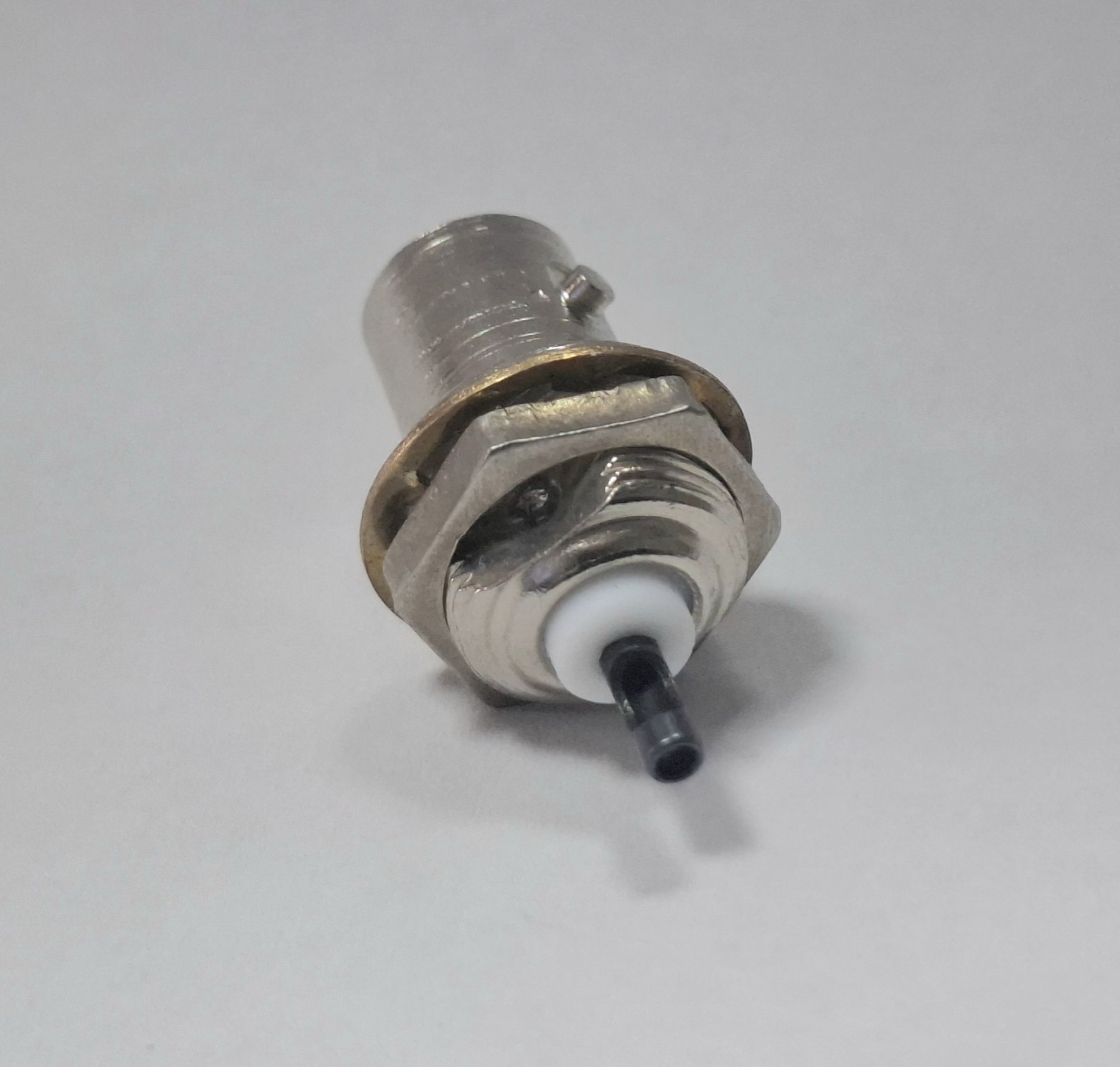

Монтаж: устанавливается на панель (блок) оборудования с фиксацией с помощью комплектной гайки и шайбы.
