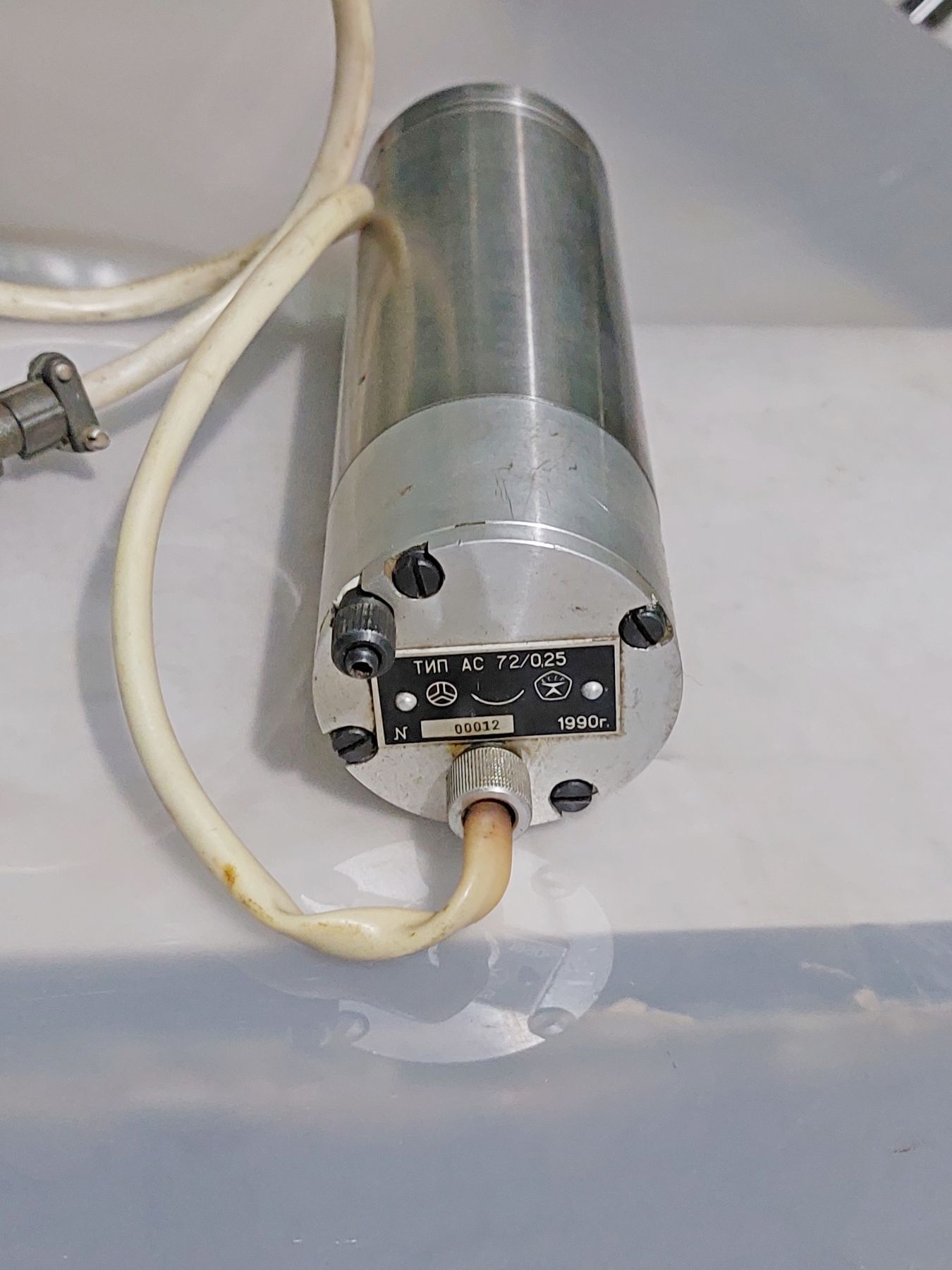

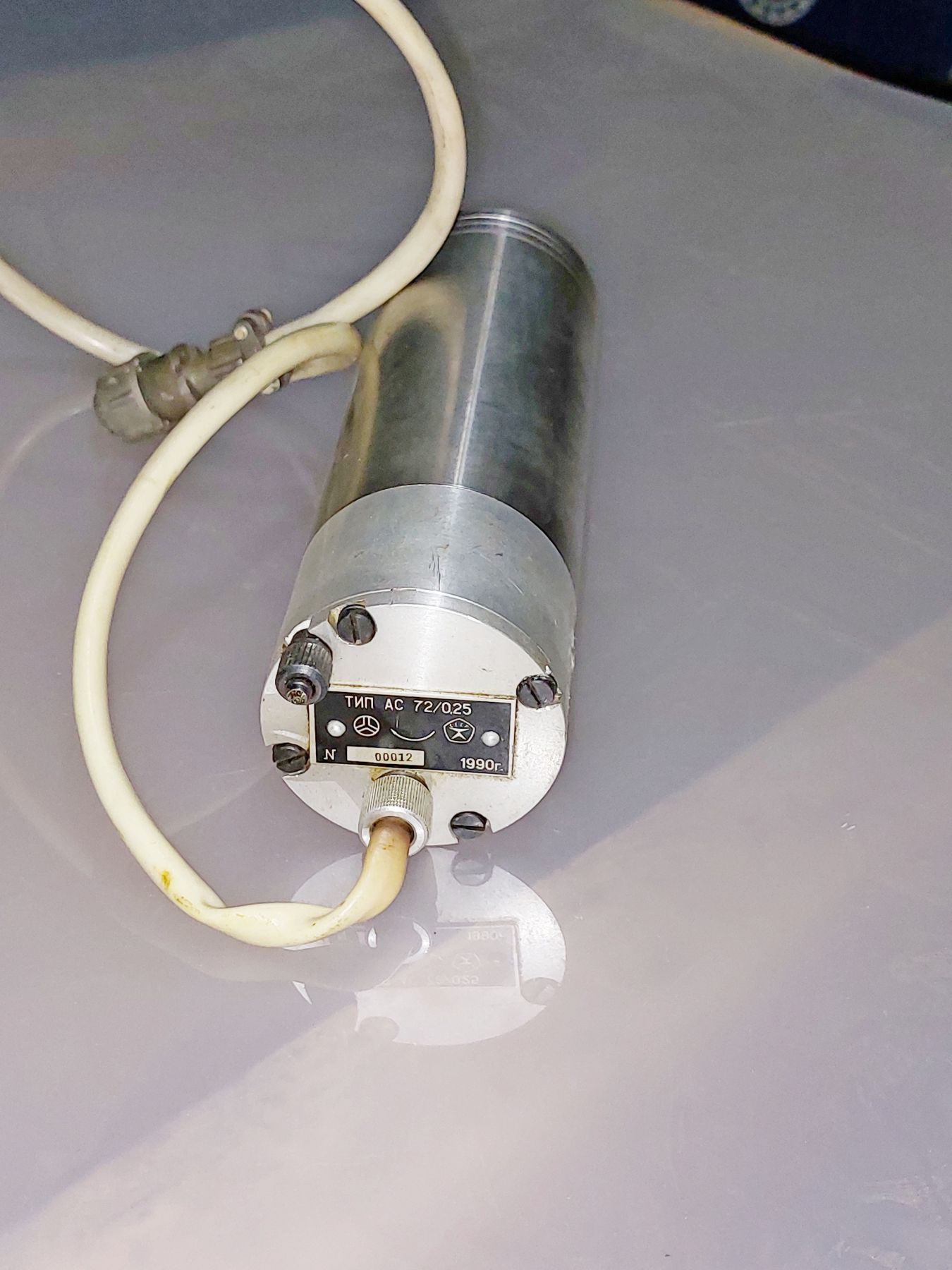

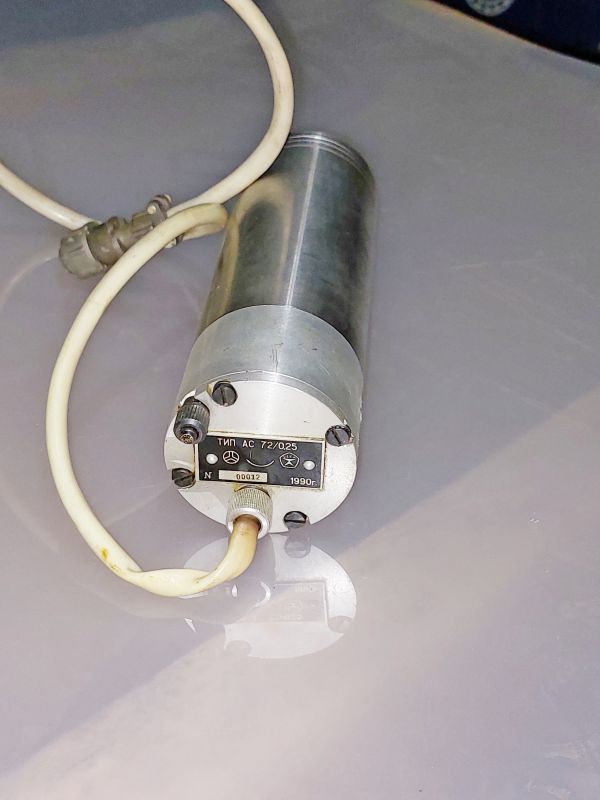

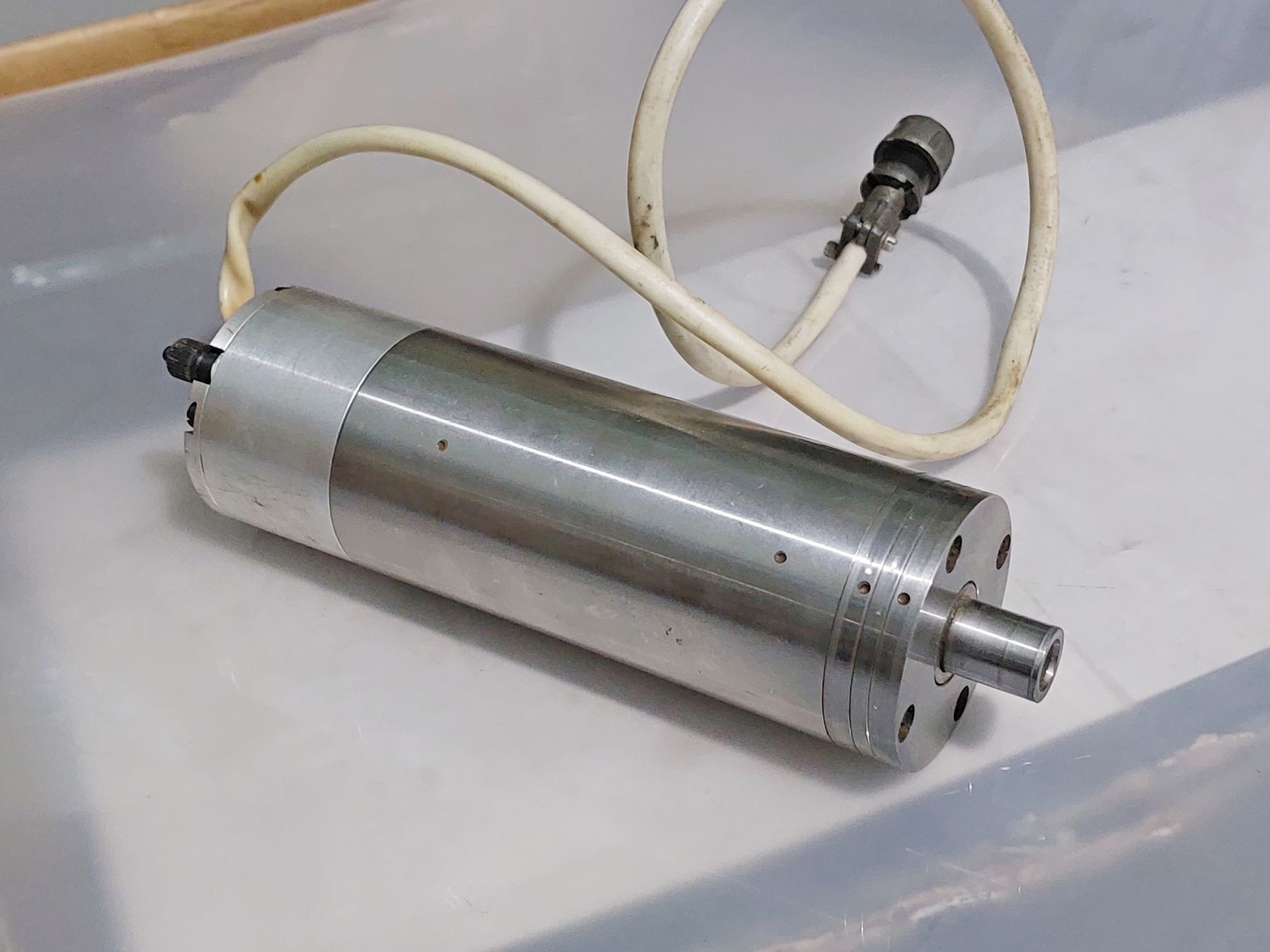

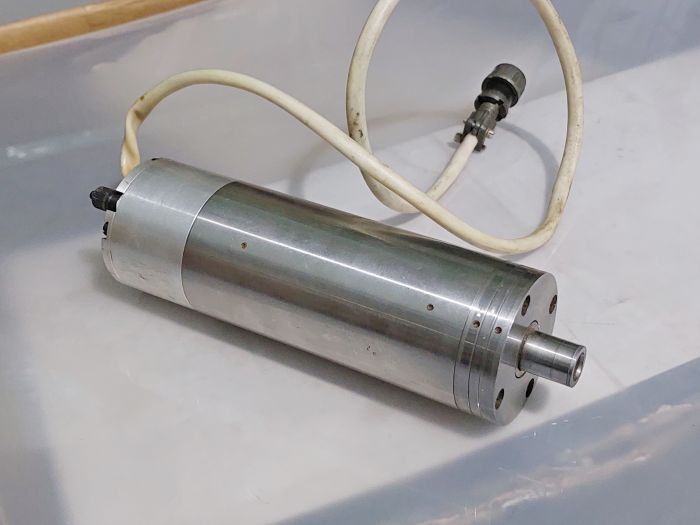

Электрошпиндель АС-72/0,25 с номинальная мощность на валу 250 Вт;

Основные технические характеристики АС-72/0,6 с воздушными опорами

Значение параметра

Диапазон частоты вращения (синхронная частота), об/мин

15000 – 80000

Диапазон частот питающего тока, Гц

250–1333

Диапазон напряжений*, В

46–183

Номинальная частота питания, Гц

1200

Номинальная мощность на валу, Вт, не менее

250

Число фаз

3

Наибольшая радиальная нагрузка при номинальных значениях напряжения и частоты питания (на расстоянии 10 мм от торца вала), Н, не менее

78,5

Наибольшая осевая нагрузка, Н, не менее

98,1

Давление подводимого воздуха, МПа

0,5-0,6

Расход сжатого воздуха (приведенный к атмосферному давлению), м куб./ч ± 20%

10

Давление охлаждающей жидкости при температуре (20±5)град. С, МПа

0,05

Расход охлаждающей жидкости, л/ч, не менее

30

Наибольший диаметр сверления, мм

6,5

Наибольший диаметр фрезы, мм

3

Масса, кГ ± 10%

2,9

Габаритные размеры, мм (Диаметр х Длина)

60h3 х 220 max
