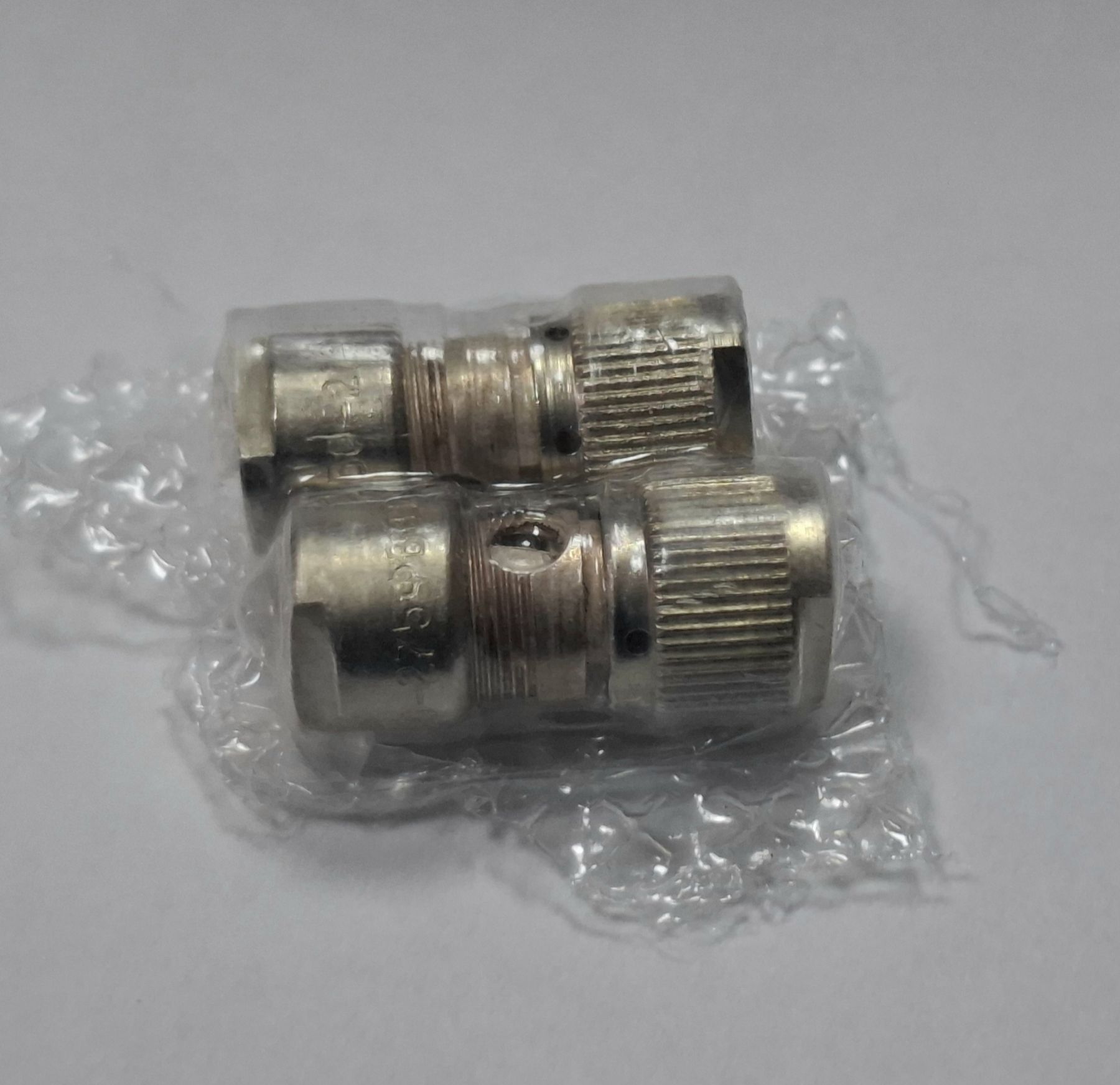

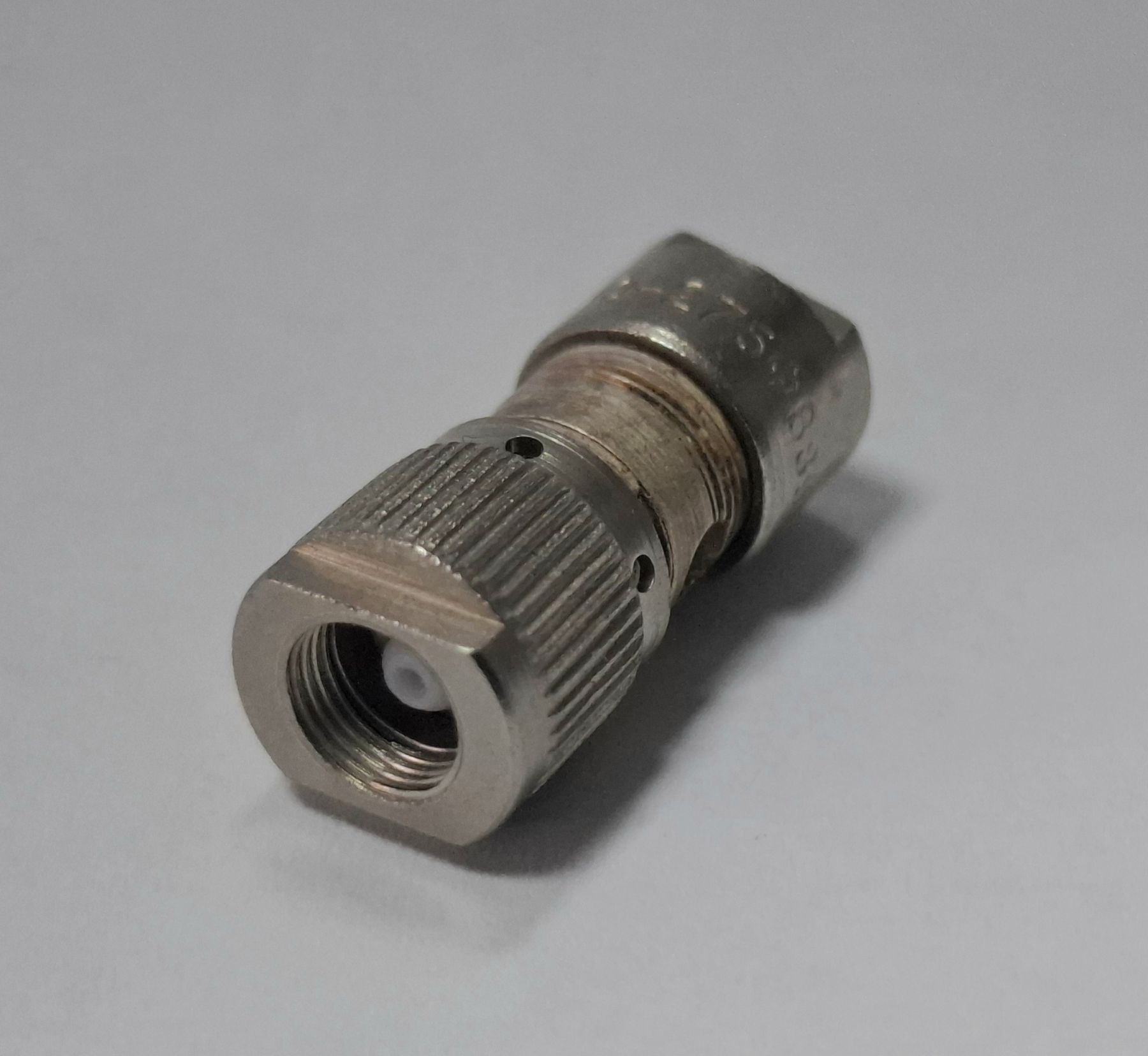

СР-50-275ФВ — это коаксиальный радиочастотный кабельный соединитель (тип разъема — кабельная прямая розетка)

СР-50-275ФВ — это коаксиальный радиочастотный кабельный соединитель (тип разъема — кабельная прямая розетка), предназначенный для коммутации электрических цепей радиочастотных трактов. Разъем широко применяется в измерительной, радиолокационной и связной радиоэлектронной аппаратуре общего и специального назначения

Расшифровка маркировки

СР — соединитель радиочастотный.

50 — величина номинального волнового сопротивления в Ом.

275 — порядковый номер разработки.

Ф — изолятор выполнен из фторопласта.

В — всеклиматическое исполнение (покрытие корпуса выдерживает сложные условия окружающей среды).

Ключевые технические характеристики

Волновое сопротивление: 50 Ом.

Диапазон рабочих частот: от 0 до 10 ГГц (10 000 МГц).

Рабочее напряжение: до 500 В (амплитудное значение).

Тип сочленения: резьбовое (размер основного соединения — М12х0,75).

Габаритные размеры: диаметр 10,1 мм, длина 26,1 мм.

Марки совместимых кабелей: оптимально подходит для радиочастотных коаксиальных кабелей малого диаметра, таких как РК-50-2-11, РК-50-2-16 и их аналогов.

Содержание драгметаллов: содержит серебро (марка Ср 999,9) — около 0,1183 г на одно изделие.
