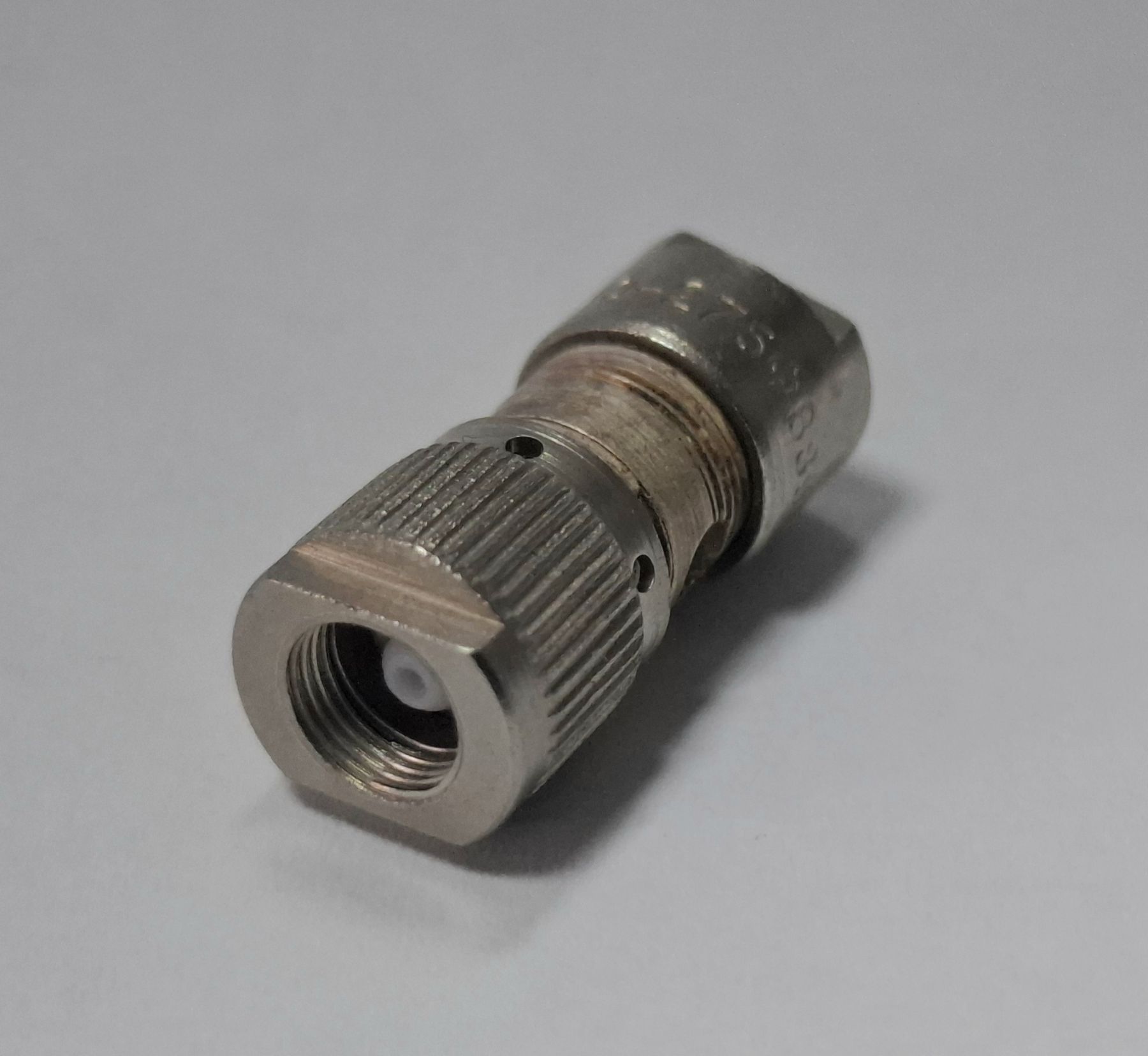

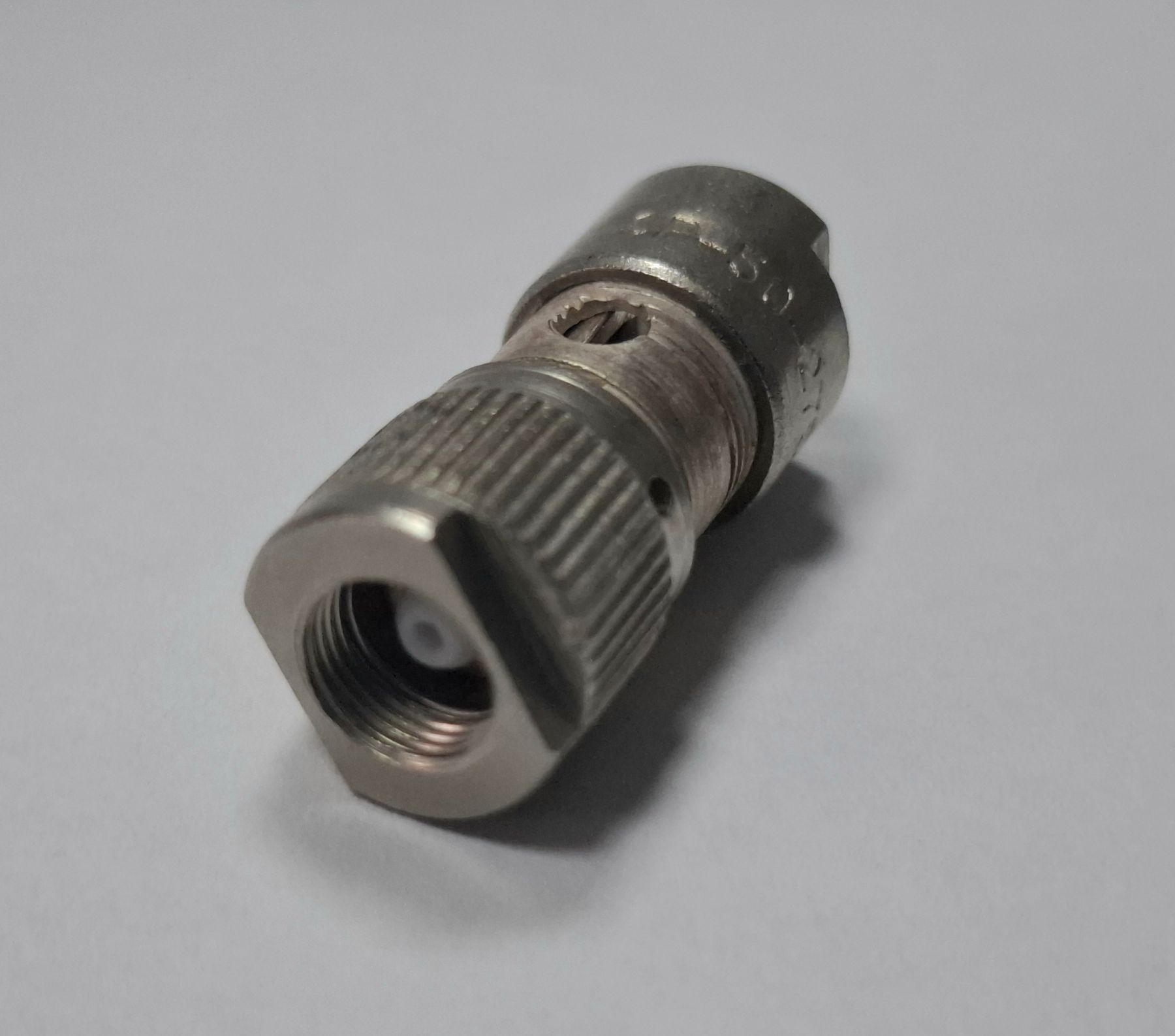

Разъем СР-75-286ФВ - коаксиальный радиочастотный приборно-кабельный соединитель. Он представляет собой вилку с резьбовым способом сочленения, разработанную для коммутации сигналов в высокочастотных трактах радиоэлектронной аппаратуры.
Расшифровка маркировки
- СР— соединитель радиочастотный.
- 75— номинальное волновое сопротивление 75 Ом.
- 286— порядковый номер конструктивной разработки.
- Ф— материал изолятора: фторопласт.
В — всеклиматическое исполнение по ГОСТ В 20.39.404-81.
|
Параметр |
Значение |
|
Тип разъема |
Вилка (штекер) |
|
Исполнение |
Приборно-кабельный, прямой |
|
Тип фиксации |
Резьбовая гайка |
|
Волновое сопротивление |
75 Ом |
|
Рабочая частота |
До 3000 МГц |
|
Максимальное рабочее напряжение |
500 В (в нормальных условиях) |
|
Сопротивление контактов |
Не более 0,01 Ом |
|
Материал покрытия контактов |
Серебро |
|
Диапазон рабочих температур |
От -60 °C до +155 °C |
|
Количество сочленений (ресурс) |
Не менее 250 раз |
|
Габариты детали |
Высота Н=12.4 мм Длина L=24.3 мм 80 грн |
Область применения и совместимость

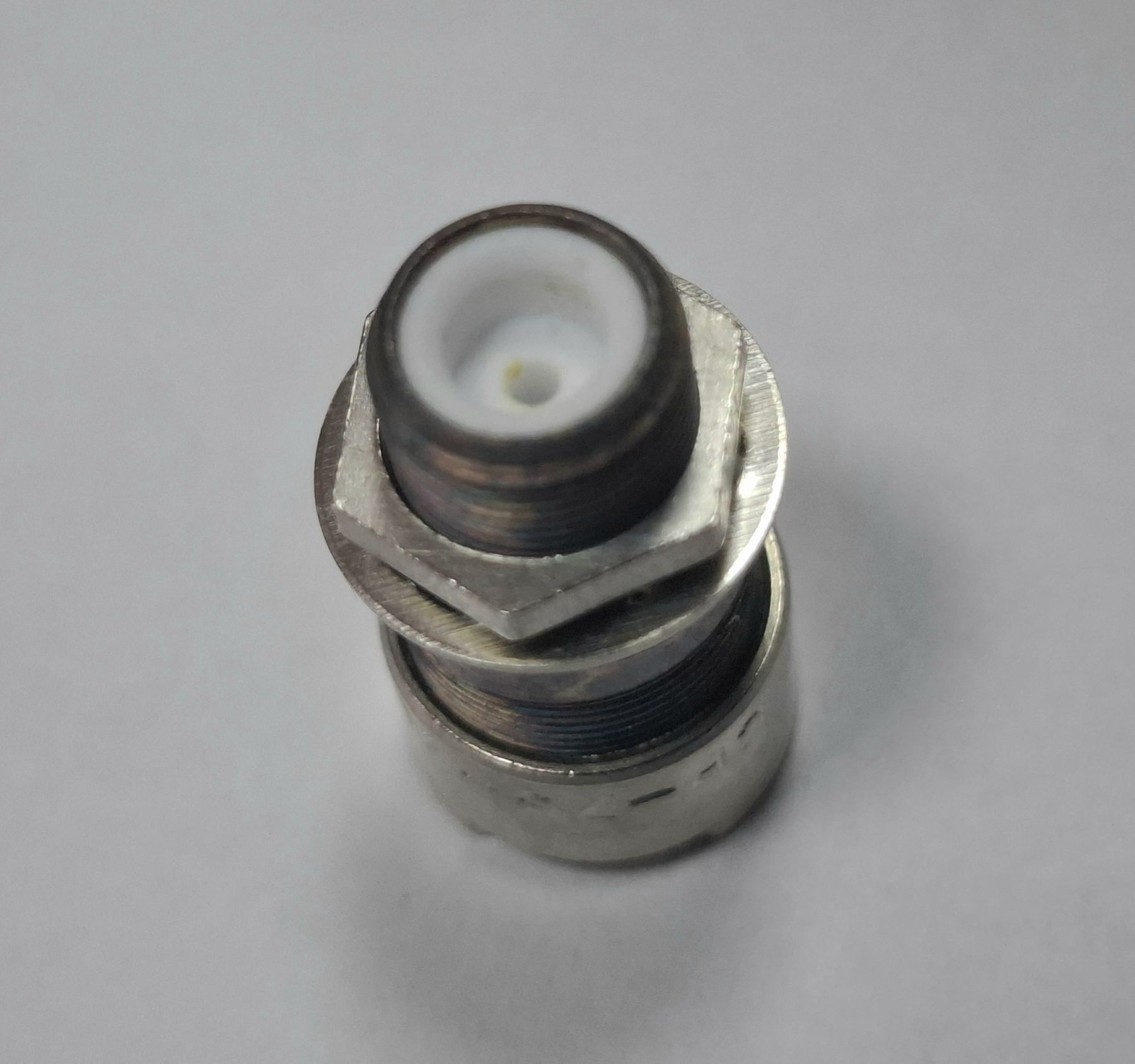

Разъем монтируется как на панель прибора, так и на радиочастотные коаксиальные кабели.
