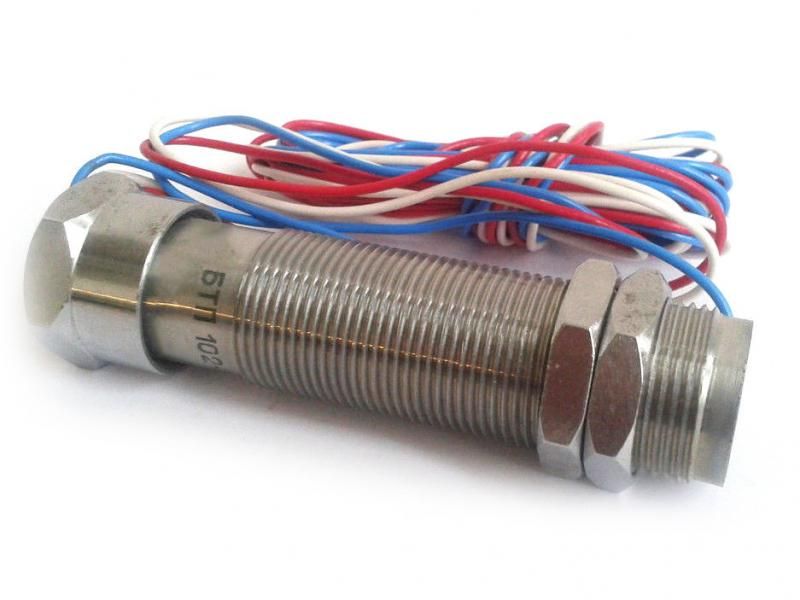

Выключатель концевой бесконтактный БТП-102-24В

Бесконтактные датчики БТП-101, БТП-102, БТП-103, БТП-211, БТП-212 – преобразователи бесконтактные торцевые. Предназначены для коммутации цепей управления напряжением 24 В постоянного тока и рабочим током 0,2 А с помощью реле или бесконтактных логических элементов. Преобразователи положения БТП выполнены в виде хромированного цилиндра. Переключатель внутри заливается эпоксидным компаундом, что обеспечивает герметичность. Резисторы и конденсаторы, а также полупроводниковые приборы переключателя находятся на стеклотекстолитовой плате с односторонним печатным монтажом. Бесконтактный датчик БТП состоит из генератора колебаний высокой частоты, переключающего триггера и усилителя. Срабатывание происходит при сближении чувствительного и управляющего элементов. Бесконтактные преобразователи БТП нашли применение в машиностроении, пищевой, текстильной и других областях промышленности.

Номинальное напряжение: 24 В

Ток нагрузки: 0,2 А

Коэффициент пульсации напряжения: 0,1

Испытательное напряжение изоляции: 500 В

Напряжение на выходе: уровень 0 - 1 В, уровень 1 - 23 В

Тип элементной базы: дискретная

Быстродействие: 1000 Гц

Вид управляющего элемента: стальная пластина

Вид чувствительного элемента: торцевая поверхность ферритовой чаши с катушкой индуктивности

Материал провода: гибкий медный провод, сечением 0,5 мм2

Наработка на отказ: 10000

Исполнение корпуса: стальной хромированный

Степень защиты: IP67
