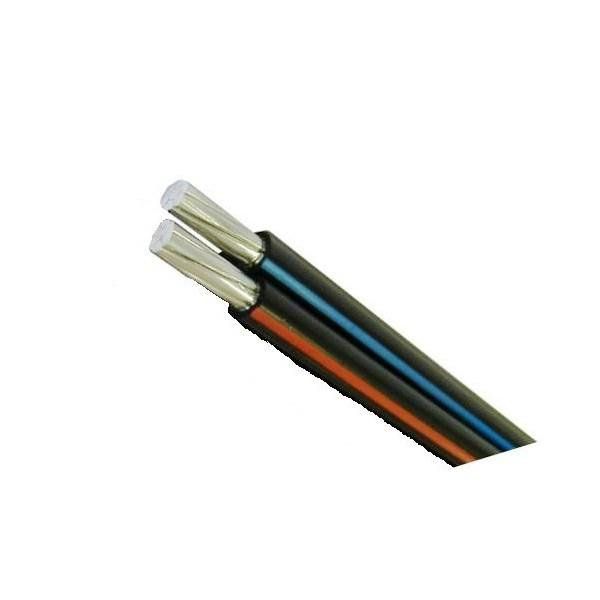

СИП-4 2*25

ОПИСАНИЕ:

Провод СИП (caмонесущий изолировaнный прoвoд) —

преднaзначенный для передaчи и распрeделeния электрэнeргии в вoздушных и осветительных сетях напряжeниeм 0,6 - 1 кВ (или до 35 кВ).

Возможно изготовление проводов марки СИПг с использованием водоблокирующих материалов, марки СИПн с использованием материалов, не поддерживающих горение и марки СИПгн с использованием водоблокирующих материалов и материалов не поддерживающих горение.

Позволяет

решить полный спектр проблем связанных с прокладкой низковольтных воздушных сетей.

Провода марки СИП–1, СИП–2

и их производные используют для монтажа и реконструкции воздушных линий, как на видео. Кроме того, их используют при монтаже линий снабжения проложенных по конструкциям зданий, а также в качестве спусков к силовому электрооборудованию.

Провода марки СИП–3

используют для тех же целей, но в воздушных линиях с напряжением до 35кВ. Единственное отличие заключается в том, что данный тип провода является однопроводным, в связи чем для стандартной трехцепной сети приходится использовать четыре, а то и пять проводов данного типа.

СИП 4

- самонесущий изолированный провод, который нельзя использовать для монтажа воздушных линий. Из-за своей конструкции он имеет достаточно низкое разрывное усилие, поэтому даже при незначительных ветровых нагрузках способен оборваться. В связи с этим использовать его можно исключительно в качестве спусков от ВЛ к силовому оборудованию, либо для монтажа по конструкциям зданий. В большинстве случае его приобретают для подключения частных домовладений к воздушным линиям.

СИП–5 -

имеет очень похожие проводу СИП–4 характеристики.

Расшифровка провода СИП:

С - Самонесущий

И - Изолированный

П - Провод

4- без нулевой несущей жилы

Конструкция провода СИП:

1) Алюминиевая жила, может быть многопроволочной, круглой или уплотненной. Конструкция не предусматривает отдельной несущей жилы.

2) Изоляция выполнена из светостабилизированного сшитого полиэтилена. Изолированные жилы имеют разную расцветку или нумерацию.

3) Скрутка - жилы скручены между собой.

Технические характеристики провода СИП-4:

Материал жилы: Алюминий

Температура эксплуатации от: -50 до +50 °С,

Температура при монтаже не менее: -20 °С,

Максимально допустимая температура нагрева токопроводящих жил:

- в обычном режиме эксплуатации: - 70,

- в режиме перегрузки (но не более 8 часов в сутки): - 80,

Короткое замыкание с протеканием тока КЗ (до 5 секунд): - 135,

Разрывная прочность фазного провода:

- при сечении троса 25 мм2 - 4,1 кН,

- при сечении троса 50 мм2 - 7,3 кН,

- при сечении троса 95 мм2 - 13,7 кН,

Номинальное рабочее напряжение - 0,66 кВ или 1 кВ,

Частота переменного тока - 50 Гц,
