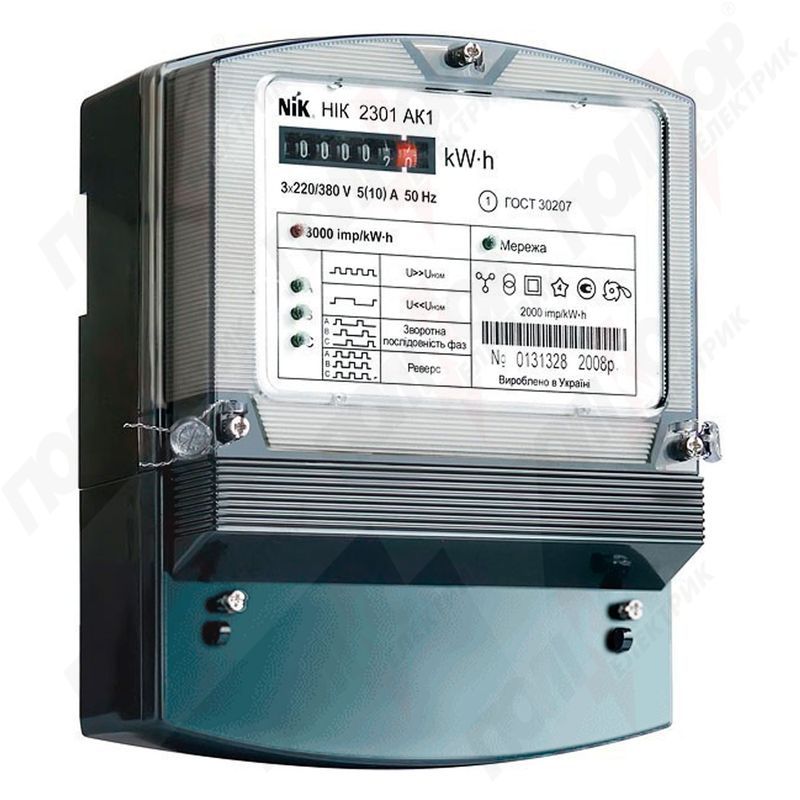

Счетчик эл. энергии НІК 2301 АТ.0000.М.11(7541)

ОПИСАНИЕ:

Счетчики NiK серии 2301 предназначены для измерения активной энергии в трехфазных трехпроводных и четырехпроводных цепях переменного тока, с трансформаторным и непосредственным подключением по напряжению и току. Счетчики используются для учета электроэнергии в любых отраслях.

Измерение активной электрической энергии проводится при помощи аналого-цифрового преобразования электрических сигналов, которые поступают от первичных преобразователей тока и напряжения на вход специализированной интегральной микросхемы, которая производит дальнейшее вычисление мощности и интегрирование ее во времени. На выходе микросхемы формируется импульсная последовательность с частотой пропорциональной потребляемой активной мощности. В качестве первичных преобразователей силы тока и напряжения используются трансформатор тока и резистивный делитель. Микросхема счетчиков формирует сигналы для управления шаговым двигателем отсчетного механизма, испытательными и передаточными выходами, индикатором функционирования.

Счетчики измеряют энергию с нарастающим итогом независимо от ее направления. В случае неправильного подключения проводов генератора и нагрузки может возникнуть обратное направление энергии, но на работу индикатора функционирования, поверочного и передаточного выходов, оно не влияет.

Конструкция счетчиков типа НІК 2301 обеспечивает их защиту от воздействия постоянного и переменного магнитного поля повышенной интенсивности. Цепи тока и напряжения в счетчиках прямого включения соединяются внешними перемычками, которые устанавливаться на предприятии-изготовителе.
