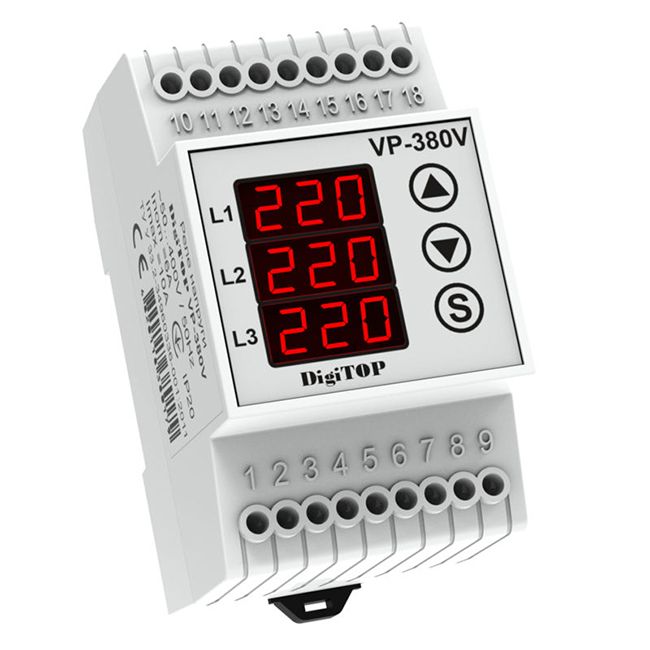

Реле напряжения Vp-380V на DIN-рейку Энергохит(Vp-380V)

Реле V-protector 380v цифрове служить для захисту промислового та побутового трифазного обладнання від перевищення та зниження, пропадання мережної напруги по кожній фазі, асиметрії (перекосу). Керує також порядком чергування фаз. Керується мікроконтролером, який ідентифікує напругу в електромережі та відображає показники на цифровому дисплеї. Потрібні параметри встановлюються за допомогою кнопок на передній панелі (вручну). Живлення приладу здійснюється від фаз, що вимірюваються. Є незалежна пам'ять, де і зберігаються введені користувачем дані за потрібними параметрами. Для нормальної роботи пристрою потрібна наявність мінімум 2-х фаз та нуля.

Прилад займає три модулі на DIN-рейці шириною 35 мм. Для комутації трифазного обладнання потрібно використовувати контактор.

При подачі трифазної напруги на прилад - індикатор покаже діюче значення кожної фази і блиматиме. Блимання означає, що реле вимкнено. Якщо не видно показань, а тільки прочерки - це може означати обрив однієї з фаз або неправильне їх чергування. Якщо напруга знаходиться в заданому діапазоні і немає асиметрії фаз - через 15 сек відбудеться включення реле і індикатор перестане блимати. Якщо ж параметри знаходяться поза встановленим діапазоном - то реле не ввімкнеться. Щоб змінити параметри, натисніть відповідну кнопку.

Детальнішу інформацію про встановлення параметрів і взагалі користування приладом читайте в інструкції з посилання внизу опису.

Час вимкнення при асиметрії: 20 сек.
