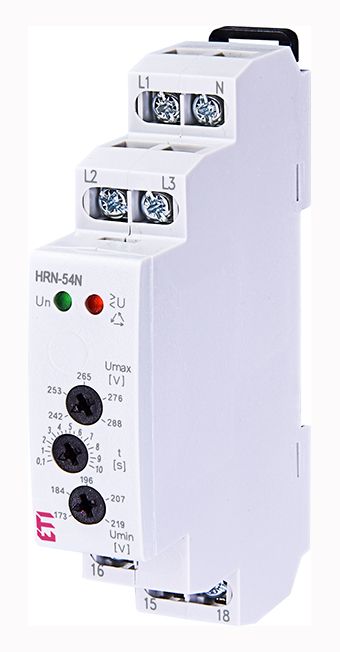

Реле напряжения HRN-54N/AC3х400V/230V ETI(2471412)

Реле HRN-54 служат для контроля напряжения, последовательности и выпадения фаз в распределительном щите. Реле контроля напряжения в 3-фазных сетях HRN-54, HRN-54N контролирует два диапазона напряжений Umin и Umax в трехфазных сетях, а также последовательность и обрыв фаз. Особенности реле контроля напряжения в 3-фазных сетях HRN-54, HRN-54N: питание от контролируемой сети, отслеживает последовательность, обрыв фаз и величину напряжения, настраиваемые верхняя и нижняя границы напряжения, при которых контактная группа на выходе размыкается, настраиваемая задержка времени.

Функции реле. Служит для контроля напряжения, последовательности и выпадения фаз в распредщите, защита оборудования. Мониторит величину напряжения в 3-фазной системе напряжения, можно настроить верхний и нижний уровень напряжения, при котором контакт выходного реле выключится. Настраиваемая временная задержка элиминирует кратковременные пики и спады напряжения в сети. Питание с контролируемого напряжения. Состояние ошибки указывает красный LED и размыкание выходного контакта реле

выходной контакт 1x переключ. 8 A / 250 V AC1, реле контролирует последовательность фаз если напряжение питания станет ниже 60 % Un (UOFF уровень отключения), произойдет немедленное размыкание реле без реализации задержки. HRN-54 - питание со всех фаз, это значит, что реле и при выпадении одной из фаз сохраняет все свои функцииВнимание: HRN-54 - питание осуществляется от всех фаз, это значит, что реле при обрыве одной из фаз сохраняет все свои функции. HRN-54N - питание L1-N, это значит, что реле контролирует ещё и обрыв нейтрального проводника. Реле в 3-фазной сети отслеживает величину межфазного напряжения. Возможно настроить два независимых уровня напряжения, и таким образом контролировать, например, повышенное и пониженное напряжение отдельно. В нормальном состоянии, когда напряжение колеблется в пределах между установленными уровнями, выходное реле замкнуто, а красный LED не светится. При повышении или понижении напряжения выходное реле размыкается и загорается красный LED (LED указывает на ошибочное состояние - при "работе задержки" мигает). При чередовании фаз загорается красный LED (контакт выходного реле размыкается). Если напряжение снизится ниже 60% от Un - реле разомкнется без задержки (LED указывает на аварийное состояние).
