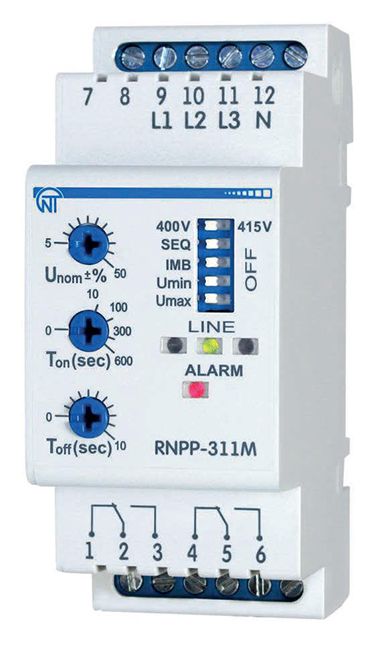

Реле напряжения 3-фазные РНПП-311М 380 В(NTRNP311M)

Реле напряжения РНПП-311М предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как: выход действующего значения напряжения за пределы допустимоых порогов, нарушения чередования и слипание фаз,

нарушения полнофазности и симметричности сетевого напряжения. Устройство контроллирует основные параметры электрической сети и при их отклонении отключает нагрузку. Светодиоды на лицевой панели реле индицируют: наличие напряжения в сети, состояние нагрузки (включена или отключена), вид возникшей аварии. Регулировочные потенциометры позволяют пользователю установить:

порог минимально/максимально допустимого значения напряжения (в процентах от номинального напряжения), задержку времени включения нагрузки после восстановления параметров сети, время срабатывания отключения нагрузки при всех видах аварий сетевого напряжения. С помощью переключателей на лицевой панели устройства пользователь может выбрать тип контролируемой сети 380 / 400В, а также включить или отключить контроль следующих параметров сети: чередования и слипания фаз, полнофазности и симметричности сетевого напряжения, пониженния напряжения, повышенния напряжения.

Соответствующие комбинации положения переключателей позволяют РНПП-311М работать в различных режимах, как: режим полного контроля напряжения сети, режим контроля минимального/максимального напряжения, режим контроля минимального напряжения,

режим контроля максимального напряжения, режим контроля наличия фаз, режим контроля неправильного чередования и наличия слипания фаз, режим контроля перекоса фаз, и в других режимах. Контроль наличия фаз сохраняется при любом положении переключателей в том числе, когда они находятся в положении ВЫКЛ.

Номинальное линейное/фазное напряжение, В: 380/220, 400/232

Частота сети, Гц: 45 . 65

Диапазон регулирования порога по Umax/Umin, в % от Uном: ± (5 . 50)

Диапазон регулирования по Тср, с: 0 . 10

Диапазон регулирования по Твкл, с: 0 . 600

Фиксированная задержка срабатывания по Umin, с: 12*

Время срабатывания при обрыве одной из фаз, с, не более: 0,2**

Время готовности при подаче напряжения на реле, с, не более: 0,2**

Величина перекоса фаз, В: 60

Гистерезис по напряжению, В: 5 - 6

Гистерезис по перекосу фаз, В: 5 - 6

Точность определения порога срабатывания по напряжению, В, не более 3

Точность определения перекоса фаз, %, не более 2

Напряжение, при кот. сохраняется работоспособность, % от Uном: от 50 до +150

Потребляемая мощность (под нагрузкой), ВА, не более: 3,0

Максимальный коммутируемый ток выходных контактов, А: 5

Коммутационный ресурс выходных контактов: - под нагрузкой 5А, не менее, раз, - под нагрузкой 1А, не менее, раз 100 тыс. 1 млн.

Климатическое исполнение: УХЛ4
