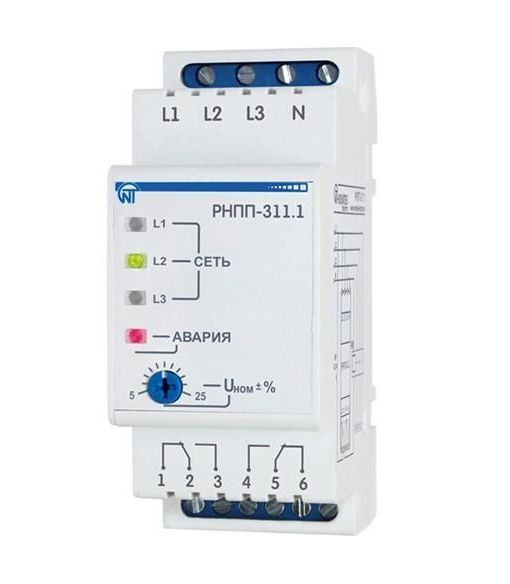

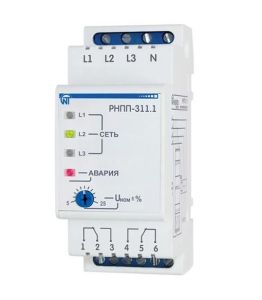

Реле напряжения 3-фазное РНПП-311.1 230/380 В(NTRNP3111)

Реле напряжения РНПП-311 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как: выход действующего значения напряжения за пределы допустимых порогов, нарушения чередования и слипание фаз,

нарушения полнофазности и симметричности сетевого напряжения. Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку. Светодиоды на лицевой панели реле индицируют: наличие напряжения на каждой фазе,

аварийное отключение нагрузки. Установка порога срабатывания по минимально/максимально допустимому значению напряжения совмещена и выполняется регулировочным потенциометром в процентах от номинального напряжения. Включение нагрузки РНПП-311 производит автоматически по истечению времени АПВ (автоматического повторного включения) с момента восстановления параметров электрической сети. Выпускаются устройства со стандартным временем АПВ 5 секунд, однако под заказ потребителя возможен выпуск изделий со временем АПВ 0, 10, 60, 100, 150, 200 и 250 секунд.

Номинальное напряжение, В------------------------------------------------- 380

Частота сети, Гц ------------------------------------------------------------------ 45 - 55

Диапазон регулирования:

-срабатывания по Umах/ Umin, % от ном. ----------------------- 5 - 25

Фиксированная задержка срабатывания по Umin, сек ----------------- 12

Величина амплитудного перекоса фаз,В ----------------------------------- 60

Фиксированное время срабатывания по Umах, сек ----------------------- 1,5 (0,1 – как опция)

Фиксированное время срабатывания при обрыве одной из фаз, сек – 1,5 (0,1–как опция)

Время автоматич. повторного вкл. после восстановл. параметров U, сек- 5

(0, 10, 60, 100, 150, 200, 250 – под заказ)

Напряжение катушки пускателя, В переменного ------------------------- ~110 – 380

Напряжение катушки пускателя, В постоянного -------------------------- = 12-36

Точность определения порога срабатывания по U, В -------------------- до 3

Напряжение, при котором сохраняется работоспособность, В ------- 80 - 500

Кратковр. допустимое макс. напр., при котором сохр. работосп, В --------700

Диапазон рабочих температур, С----------------------------------------------- -35 - + 55

Температура хранения, С----------------------------------------------------------- -45 - + 70

Суммарный ток потребления от сети, мА -------------------------------------- до 35

Климатическое исполнение _________________________________ УХЛ 4

Коммутационный ресурс под нагрузкой 5 А, не менее ___________100 тыс. раз.
