Інвертор + акумулятор: як зробити резервне живлення для дому

Чому резервне живлення — вже не розкіш

Перебої з електроенергією стали буденністю для мільйонів українців. Відключення по 4–12 годин на добу — це не лише незручність, а й реальні втрати: псується їжа в холодильнику, зупиняється опалення на газовому котлі, не заряджаються телефони, не працює інтернет. Для людей, які працюють вдома, кожна година без світла — це втрата доходу.

Хороша новина: зібрати надійне резервне живлення для квартири або будинку можна самостійно. І це набагато доступніше, ніж здається. У цій статті розберемо, як обрати інвертор і акумулятор, розрахуємо потрібну потужність і ємність — і дамо конкретні рекомендації залежно від ваших потреб.

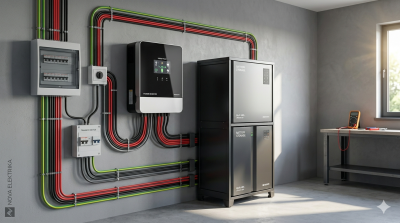

Що входить до системи резервного живлення

Базова система складається з трьох компонентів:

Акумулятор — зберігає електроенергію. Саме в ньому накопичується «запас» на час відключення.

Інвертор — перетворює постійний струм акумулятора (12В, 24В або 48В) на змінний 220В, який використовують усі домашні прилади.

Зарядний пристрій — заряджає акумулятор від мережі 220В, поки електроенергія є. У більшості сучасних ДБЖ і гібридних інверторів цей блок вбудований.

Залежно від конфігурації системи та бюджету, існує кілька варіантів рішень.

Три типи систем резервного живлення

1. ДБЖ (UPS) — для комп'ютера та роутера

Безперебійне джерело живлення — найпростіший варіант для однієї-двох дрібних задач. Вмикається миттєво (0–20 мс), захищає чутливу електроніку від стрибків напруги. Вбудований акумулятор розрахований на 15–60 хвилин роботи.

Підходить: ноутбук + роутер, домашній офіс, медичне обладнання.
Не підходить: холодильник, котел, бойлер, кілька кімнат одночасно.

2. Інвертор + зовнішній акумулятор — бюджетне рішення для дому

Найпопулярніший варіант на сьогодні. Інвертор підключається до звичайних автомобільних або тягових акумуляторів. Ємність системи обмежена лише кількістю батарей — можна поступово нарощувати «банк» по мірі бюджету.

Підходить: освітлення, зарядка гаджетів, роутер, телевізор, котел, невеликий холодильник.
Мінус: треба стежити за рівнем заряду та самостійно перемикати навантаження.

3. Гібридний інвертор — автоматика та сонячні панелі

Найдорожче та найефективніше рішення. Гібридний інвертор автоматично переключається між мережею, акумулятором і сонячними панелями. При наявності СЕС система заряджається вдень безкоштовно.

Підходить: будинок від 100 м², повна або часткова енергонезалежність.
Мінус: висока початкова вартість, потребує правильного монтажу.

🛒 В асортименті Нова Електрика — інвертори та акумулятори різних типів і потужностей: від бюджетних 500 Вт до потужних 5 кВт систем.

Крок 1: Розрахуйте потрібну потужність

Перше запитання: що саме ви хочете живити під час відключення?

Складіть список приладів і запишіть їхню потужність (вказана на корпусі або в паспорті). Ось типові значення:

Важливо: для приладів з електродвигуном (холодильник, насос, котел, пральна машина) пускова потужність у 2–3 рази вища за робочу. Інвертор повинен витримати цей пік.

Приклад розрахунку для квартири

Ціль — пережити відключення без особливих незручностей:
- Освітлення 5 кімнат × 10 Вт = 50 Вт
- Роутер = 15 Вт
- 2 ноутбуки = 120 Вт
- Холодильник = 150 Вт (пускова до 450 Вт)
- Телевізор = 100 Вт
- Газовий котел = 100 Вт

Сумарна робоча потужність: ~535 Вт
Пікова (з урахуванням пуску холодильника): ~900 Вт

Висновок: потрібен інвертор потужністю від 1000–1200 Вт (правило: вибирати з 20–30% запасом).

Приклад розрахунку для будинку

До попереднього додається:
- Насос системи опалення = 80 Вт
- Зовнішнє освітлення = 50 Вт
- NAS або сигналізація = 30 Вт

Потужність: ~700–800 Вт робочих, пік до 1200 Вт. Інвертор від 1500–2000 Вт.

Крок 2: Визначте потрібну ємність акумулятора

Ємність визначає, скільки годин система протримається без мережі.

Формула розрахунку

Ємність (А·год) = (Потужність навантаження × Час роботи) ÷ (Напруга АКБ × ККД інвертора × Допустимий розряд)

Де:
- ККД інвертора ≈ 0,85–0,90
- Допустимий розряд: для AGM — не більше 50%, для LiFePO4 — до 80%

Практичний приклад

Навантаження 500 Вт, потрібно 8 годин автономності, система 24В, акумулятори AGM:

(500 × 8) ÷ (24 × 0,87 × 0,5) = 4000 ÷ 10,44 ≈ 383 А·год

Тобто потрібно 2 акумулятори по 200 А·год (з'єднані паралельно для напруги 24В — або 4 × 100 А·год).

Порада: Не намагайтесь одразу купити весь «банк» акумуляторів. Почніть з мінімуму на 3–4 години — і докуповуйте по мірі необхідності. Акумулятори одного типу і виробника добре об'єднуються в паралельні групи.

Крок 3: Обираємо тип акумуляторів — AGM чи LiFePO4

Це найважливіше рішення системи. Порівняємо два найпопулярніших типи:

AGM обрати, якщо: обмежений бюджет, система буде використовуватись рідко, приміщення не утеплене (низькі температури).

LiFePO4 обрати, якщо: система буде щодня в роботі, важлива мала вага, потрібна максимальна ємність при мінімальному об'ємі.

Розрахунок реальної вартості на 5 років (для 200 А·год / 24В = ~4,8 кВт·год):
- AGM: ~$500–600 × 2 заміни за 5 років = $1000–1200
- LiFePO4: ~$1500 × 1 покупка = $1500 (і ще 5–10 років служитиме)

При активному щоденному використанні LiFePO4 вигідніший вже на 3–4-й рік.

Крок 4: Схема підключення

Базова схема (інвертор + AGM, без автоматики)

Мережа 220В ──► Зарядний пристрій ──► Акумулятор(и) │ Інвертор │ Розетки навантаження

При відключенні світла вручну перемикаєте кабель живлення приладів з мережі на інвертор. Просто, дешево, але незручно.

Схема з перемикачем АВР (рекомендована)

АВР (Автоматичний Ввід Резерву) — пристрій, який автоматично переключає навантаження з мережі на інвертор при зникненні напруги, і навпаки — коли мережа з'являється.

Мережа 220В ──►┐ ├──► АВР ──► Навантаження (окрема група розеток) Інвертор ──────┘ ▲ │ Акумулятор(и)

Час перемикання АВР — 15–50 мс. Для більшості приладів непомітно. Для дуже чутливих пристроїв (серверне обладнання, деякі медичні прилади) краще використовувати ДБЖ з миттєвим переключенням (0 мс).

🛒 Перемикачі АВР є в каталозі Нова Електрика. При виборі зверніть увагу на струм комутації — він повинен відповідати вашому навантаженню.

Де розміщувати акумулятори

• Акумулятори AGM можна розміщувати в жилих приміщеннях — вони не виділяють газів при нормальній роботі.
• LiFePO4 — також безпечні в закритих приміщеннях.
• Оптимальна температура для обох типів: +15°С..+25°С.
• Не розміщувати поруч з нагрівальними приладами, прямим сонячним світлом.
• Мінімальна відстань між корпусом акумулятора і стіною — 5 см для вентиляції.

Які прилади НЕ варто підключати до інвертора

Деякі прилади мають настільки великий пусковий струм або споживання, що підключати їх до інвертора економічно недоцільно:

• Електрочайник, праска, фен — 1500–2200 Вт, «з'їдають» акумулятор за лічені хвилини.
• Кондиціонер — пускова до 3–5 кВт, потрібен потужний інвертор.
• Бойлер — якщо тільки не є газовий або ж є великий банк акумуляторів (від 200 А·год).
• Пральна машина — має сенс лише якщо є сонячні панелі та великий банк АКБ.

Золоте правило: резервне живлення — це комфорт і безпека, а не повний аналог мережі. Заряджайте телефони, підтримуйте котел і холодильник, не втрачайте зв'язок — і цього вже достатньо для комфортного відключення.

Що купити в Нова Електрика для вашої системи

В асортименті магазину є все необхідне для монтажу системи резервного живлення:

• Інвертори та акумулятори — від 500 Вт до 5 кВт, AGM та LiFePO4 акумулятори.
• Перемикачі АВР — автоматичне переключення на резерв.
• Кабель SOLAR H1Z2Z2-K — для підключення сонячних панелей.
• Автоматичні вимикачі — захист ланцюгів акумулятора та навантаження.
• Клемники і наконечники — надійне з'єднання кабелів.
• Кабель ВВГ для підключення навантаження — від лічильника до розподільного щитка.

Часті запитання

Чи можна підключити систему самостійно без електрика?
Саму систему інвертор + акумулятор + розетка — так, це не вимагає ліцензії. Якщо плануєте інтегрувати в основний щиток через АВР — краще залучити електрика для правильного монтажу та безпеки.

Скільки часу займає заряд акумуляторів після відключення?
Залежить від потужності зарядного пристрою та ємності АКБ. Орієнтовно: 100 А·год AGM заряджається 8–10 годин при струмі 10А; LiFePO4 — 4–5 годин при 20А. Гібридні інвертори заряджають швидше завдяки великому зарядному струму.

Що краще — купити готовий ДБЖ чи зібрати систему самостійно?
Готовий ДБЖ простіший у підключенні, але дорожче коштує за ват·годину ємності. Система інвертор + зовнішній акумулятор гнучкіша та дешевша при великих ємностях (понад 1 кВт·год). Для маленьких навантажень (роутер + ноутбук) — зручніший ДБЖ.

Чи можна змішувати нові та старі акумулятори?
Не рекомендується. Старий акумулятор «тягнутиме» новий — ємність усієї батареї зменшиться до рівня найслабшої ланки. Якщо докуповуєте АКБ, беріть однаковий тип, ємність і, бажано, виробника.

Висновок

Резервне живлення — це інвестиція в комфорт і безпеку вашої родини. Навіть базова система на 1–2 кВт·год дозволить пережити більшість відключень без суттєвих незручностей: буде світло, зв'язок, тепло від котла і збережена їжа в холодильнику.

Починайте з малого: інвертор 1000–1500 Вт + 2 акумулятори AGM по 100 А·год — це реальна, досяжна система вартістю в межах $300–400, яку можна зібрати за один день.
